APSAD R5 : RIA, PIA et couverture par deux jets, les preuves que l’assurance attend
L’APSAD R5 est le référentiel à consulter lorsqu’un bâtiment doit être équipé de RIA ou de PIA. Il encadre la conception, l’installation, la réception puis la maintenance de ces moyens de première intervention, avec un objectif simple, disposer d’un réseau réellement utilisable en cas de départ de feu et pouvoir en démontrer la conformité auprès des parties prenantes, notamment l’assurance.
Ce que couvre réellement le référentiel APSAD R5
Le référentiel APSAD R5 concerne les installations de robinets d’incendie armés et de postes d’incendie additivés. Ces équipements servent à permettre une attaque rapide d’un incendie naissant par du personnel formé, avant l’arrivée éventuelle des secours extérieurs. La règle ne se limite donc pas au choix d’un dévidoir mural, elle couvre aussi le domaine d’application, la terminologie, la définition de la protection, la conception, la réception, la surveillance et la maintenance.
RIA et PIA : deux équipements proches, mais pas interchangeables
Un RIA projette de l’eau sous pression à travers un tuyau semi-rigide et un robinet diffuseur. Il est généralement utilisé pour des risques courants ou des zones où l’eau constitue l’agent d’extinction adapté. Le PIA, lui, ajoute un produit additif ou un émulseur pour traiter des risques spécifiques, notamment certains liquides inflammables. Cette différence change les contraintes de conception, car le stockage du produit, sa compatibilité, son dosage, les essais fonctionnels et la maintenance doivent être intégrés dès l’étude.
| Équipement | Usage principal | Points de vigilance |
|---|---|---|
| RIA | Intervention rapide à l’eau sur un départ de feu | Pression, débit, diamètre nominal, accessibilité, couverture des locaux |
| PIA | Intervention avec additif ou émulseur sur risques particuliers | Produit additif, compatibilité, dosage, exigences spécifiques d’installation |
Une règle technique, pas une simple recommandation commerciale
Les règles APSAD s’inscrivent dans un cadre de prévention reconnu par les assureurs et les professionnels de la sécurité incendie. L’APSAD R5 décrit un niveau d’exigence attendu pour obtenir une installation cohérente avec le risque à protéger. Elle traite notamment du domaine d’application, de la terminologie, de la définition de la protection, de la conception, de la réception, puis de la surveillance et de la maintenance périodique. Pour un exploitant, c’est un repère concret, car il permet de relier le projet technique à une conformité exploitable.
Déterminer le périmètre : bâtiment, activité et niveau de protection
Avant de parler diamètre de tuyauterie ou pompe de surpression, l’installation doit partir d’une analyse de risque. Cette étape relie l’activité exercée, les stockages présents, la charge calorifique, les circulations, l’accessibilité et les scénarios de départ de feu. C’est elle qui oriente la protection totale ou partielle, le nombre d’équipements, leur emplacement et le type de matériel retenu. Les annexes techniques rappellent d’ailleurs l’intérêt de prendre en compte le potentiel calorifique et le classement des activités ou des stockages.
Référentiel officiel APSAD R5 sur les RIA et postes d’incendie — Découvrez le référentiel APSAD R5 officiel pour les robinets d’incendie armés et les postes d’incendie additivés, destiné à la protection de certains risques particuliers.
Protection totale ou protection partielle
La protection totale vise à couvrir l’ensemble des zones concernées du bâtiment. La protection partielle, elle, cible certains locaux, process ou zones de stockage identifiés comme sensibles. Dans les deux cas, l’objectif n’est pas seulement de placer des RIA, mais de garantir qu’un utilisateur puisse atteindre efficacement la zone à protéger, sans obstacle majeur, avec un jet adapté et une alimentation suffisante.
Un bon projet se lit comme un plan avec plusieurs axes : axe de circulation des personnes, axe d’intervention du personnel formé, axe d’alimentation hydraulique et axe de propagation possible du feu. Lorsque ces lignes ne se superposent pas, les non-conformités apparaissent souvent. Un RIA peut être proche en distance théorique, mais mal placé si l’utilisateur doit traverser une zone dangereuse, franchir une porte habituellement verrouillée ou dérouler le tuyau à contre-sens d’un flux d’évacuation. Penser l’implantation en trajectoires, et pas seulement en rayons de couverture, permet d’éviter une installation correcte sur plan mais peu opérationnelle en situation dégradée.
La règle des deux jets et le minimum d’équipements

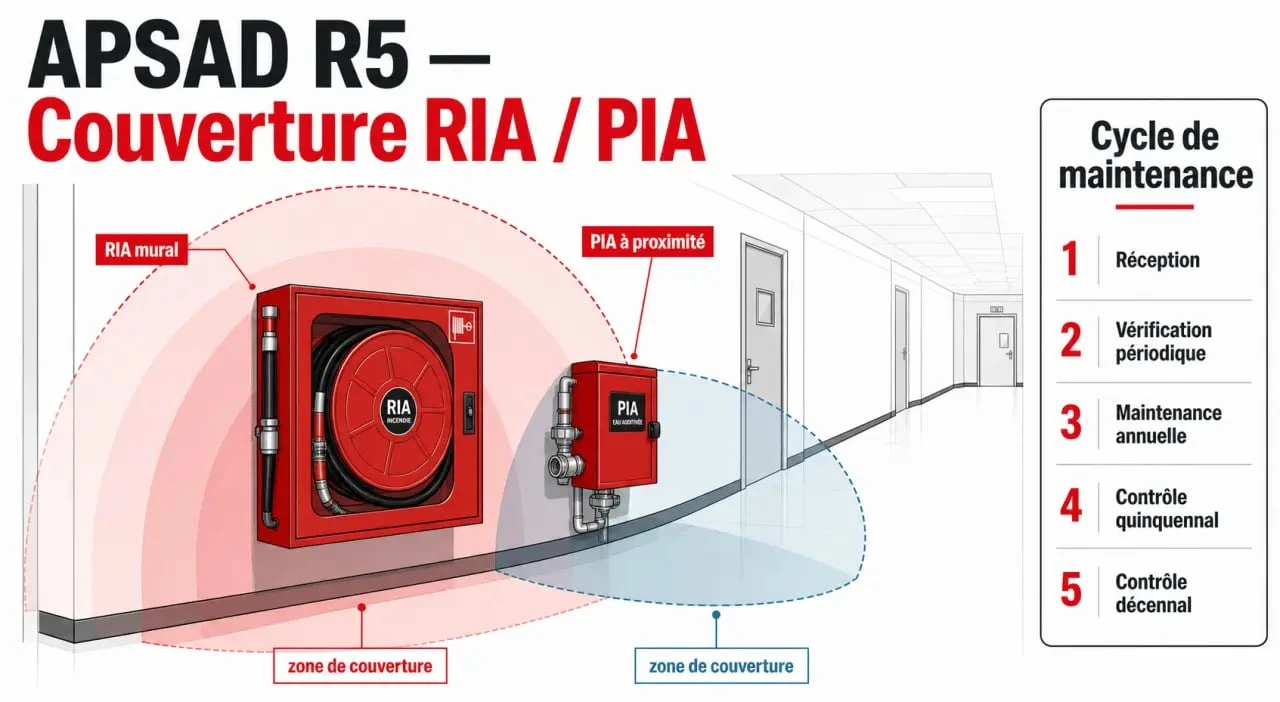

Dans la logique APSAD R5, l’implantation doit permettre la couverture des locaux par les jets, avec la notion importante de couverture de tout point par deux jets, sauf exceptions prévues par la règle. Cette exigence influence directement le nombre et l’emplacement des RIA ou PIA. Le référentiel mentionne aussi la notion de 2 RIA minimum, à apprécier selon le périmètre protégé et l’analyse de risque. Ce point est souvent déterminant lors d’une mise en conformité, car une installation existante peut sembler suffisante visuellement tout en ne garantissant pas la couverture attendue.
Les exigences de conception à ne pas sous-estimer
La performance d’un réseau RIA/PIA dépend d’un ensemble de paramètres liés entre eux. Une installation peut être équipée de matériels de qualité et rester insuffisante si l’alimentation en eau, les canalisations ou la pression ne sont pas correctement dimensionnées. C’est pourquoi l’APSAD R5 aborde la conception comme un système complet, depuis la source d’eau jusqu’au raccordement du RIA ou du PIA.
Alimentation en eau, pression et débit
La source d’eau peut provenir d’un réseau public, d’un réseau privé, d’une réserve ou d’un dispositif intégrant une surpression. Ce choix doit permettre d’obtenir les débits et pressions nécessaires au fonctionnement des équipements retenus. Les pompes de surpression, lorsqu’elles sont utilisées, impliquent des exigences sur leur local, leur alimentation électrique et leurs accessoires. Le contrôle de pression fait également partie des points à suivre, car une chute de performance peut rendre l’installation inapte au moment critique.
Canalisations, supportage et protection du réseau
Le réseau de canalisations doit être conçu pour transporter l’eau jusqu’aux RIA ou PIA sans pertes incompatibles avec l’usage attendu. Le supportage, les manchettes flexibles, les dispositifs de vidange, la protection contre le gel et la surveillance de la corrosion interne sont autant de sujets pratiques. Dans les bâtiments soumis à des variations de température, à des vibrations, à des extensions successives ou à des atmosphères corrosives, ces éléments deviennent aussi importants que le choix du robinet diffuseur.
Diamètre nominal et robinet diffuseur
Le diamètre nominal du RIA et le type de robinet diffuseur sont choisis en fonction du risque, de l’usage attendu et des conditions hydrauliques. Un diamètre trop faible peut limiter l’efficacité de l’intervention. Un équipement mal adapté peut aussi être difficile à manipuler par le personnel. L’objectif est de trouver le bon compromis entre puissance d’attaque, maniabilité et cohérence avec les scénarios de feu identifiés.
Réception, dossier technique et conformité exploitable
La réception de l’installation marque le passage entre le chantier et l’exploitation. Elle ne doit pas être réduite à une visite rapide. C’est le moment où l’on vérifie que les choix de conception ont bien été mis en œuvre, que l’installation fonctionne et que l’exploitant dispose des informations nécessaires pour la maintenir dans le temps.
Les contrôles attendus à la réception
La vérification de conformité comprend des contrôles généraux et des essais fonctionnels. Ils portent sur l’implantation, l’accessibilité, la signalisation, l’état des équipements, l’alimentation en eau, la pression, le débit et la cohérence du réseau. Lorsque l’installation a été modifiée ou étendue, une réévaluation est nécessaire pour vérifier que le nouvel ensemble reste conforme au niveau de protection recherché. C’est souvent à ce stade que ressortent les écarts entre un plan théorique et un réseau réellement exploitable.
Le dossier technique et la formation du personnel
Le dossier technique rassemble les informations utiles à l’exploitation, comme les plans, les caractéristiques des équipements, l’alimentation, le réseau, les comptes rendus, les notices et les éléments de maintenance. La formation du personnel à l’exploitation est également essentielle. Un RIA ou un PIA n’a de valeur que si les personnes susceptibles de l’utiliser savent le localiser, le mettre en œuvre et comprendre ses limites, sans se mettre en danger.
Maintenance, assurance et différence avec la certification APSAD
Une installation conforme le jour de sa réception peut perdre sa fiabilité si elle n’est pas surveillée. L’APSAD R5 prévoit donc une logique de suivi dans le temps avec la surveillance, la vérification périodique, la maintenance corrective et la tenue d’un registre de contrôle et de maintenance.
Les fréquences de maintenance à anticiper
Le référentiel distingue notamment la maintenance annuelle, quinquennale et décennale des matériels constitutifs de l’installation. Il prévoit aussi une vérification complémentaire de l’état de corrosion interne du réseau. Ces opérations ne répondent pas au même objectif, certaines confirment le bon fonctionnement courant, d’autres examinent l’état durable du réseau et des composants. Le registre permet de conserver la trace des interventions, des anomalies, des corrections et des indisponibilités.
| Étape | Objectif | Preuve utile |
|---|---|---|
| Vérification périodique | Confirmer le maintien en conformité | Compte-rendu de vérification |
| Maintenance corrective | Traiter une anomalie ou une défaillance | Rapport d’intervention et levée de réserve |
| Interruption supérieure à 8 jours | Gérer la perte partielle ou totale d’une fonction de sécurité | Enregistrement et information de l’assurance selon les exigences applicables |
Référentiel APSAD et certification : deux notions à distinguer
Le référentiel APSAD R5 définit des exigences techniques. La certification APSAD de service atteste, elle, qu’un prestataire dispose d’une organisation, de compétences et de procédures reconnues pour réaliser certaines prestations dans le domaine concerné. Les certifications J5 et F5 peuvent ainsi être rencontrées dans l’univers des RIA et des PIA selon la nature de la prestation visée. Pour un maître d’ouvrage, un responsable HSE ou un assureur, cette distinction est importante. Appliquer la règle structure le projet, tandis que choisir un prestataire certifié renforce la maîtrise de l’exécution et du suivi.
Ce que l’assurance regarde en pratique
L’assureur ne se contente généralement pas de la présence physique d’un RIA dans un couloir. Il attend des preuves, comme l’analyse de risque, les plans d’implantation, le dossier technique, la vérification de conformité, les comptes rendus périodiques, le registre de maintenance et la traçabilité des interruptions. En cas de modification du bâtiment, de changement d’activité ou d’évolution des stockages, la réévaluation de l’installation devient un réflexe de gestion du risque. C’est cette continuité documentaire qui transforme l’APSAD R5 en outil de conformité exploitable, et pas seulement en référence technique consultée au moment des travaux.
